PiCAD (ehem. CA3D-ISO)

Eine günstige „CAD-Zusatz-Software“ für z. B. BricsCAD, welches dabei helfen kann, Rohrleitungsisometrien im „Mausumdrehen“ zu zeichnen – gut „lesbare“ Rohr-Isometrien vermeiden Fehler im Anlagenbau und sind unverzichtbar!

CA3D-ISO - Rohrleitungsbau-Applikation für BricsCAD

Isometrien zeichnen mit PiCAD (ehem. „CA3D-ISO“)

Hierbei handelt es sich um ein Zusatz-Programm im Bereich Rohrleitungsplanung für z. B. BricsCAD – m. E. absolut gleichwertig mit dem deutlich teureren „großen Bruder“ (A…CAD)!

Eine DEMO-Version der Isometrie-Applikation erhalten Sie kostenlos auf Anfrage! Sie ist eingeschränkt nutzbar – alle wichtigen Funktionen jedoch sind ausführbar!

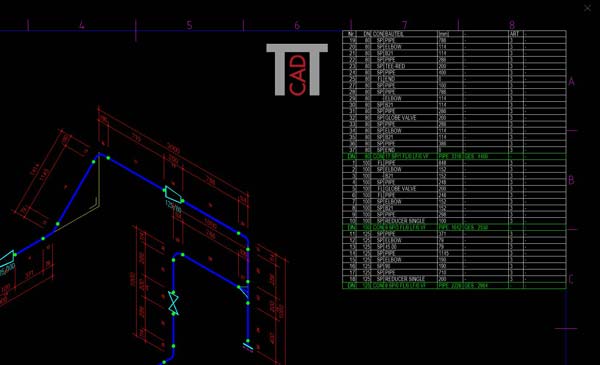

Nach und nach werden wir diese Anleitung erweitern … in den letzten Jahren sind viele Features hinzugekommen! Z. B. wurden die Symbole komplett neu erstellt, das „Verschieben“ (eigentlich ein Verstrecken …) sowie weitere sinnvolle Werkzeuge wurden programmiert. Eine der letzten Neuerungen ist die Ausgabe der verwendeten „Objekte“ in einer STÜCKLISTE (.csv), die in eine Tabelle oder Datenbank eingelesen- und dort weiterverarbeitet werden kann …

Schweißnaht-Dokumentation

Es ist in manchen Fällen von großem Vorteil, die Rohrleitungen Stück für Stück exakt bezeichnen zu können – und zwar mit allem, was dazugehört! Per Knopfdruck werden diese Daten in eine sog. „CSV“-Datei geschrieben, so dass die Übernahme in ein Tabellenkalkulationsprogramm („Rohrbuch“ etc.) erfolgen kann … Änderungen, welche dann im „Rohrbuch“ getätigt werden, werden bei Bedarf in die Rohrleitungs-Zeichnung – auch per Knopfdruck – zurückgeschrieben! Bei dieser „Gelegenheit“ haben wir auch die Bemaßung stark vereinfacht – das Modul erkennt jetzt alle Teilstränge und somit muss nur noch das Maß eingegeben werden …

HIER (klick) können Sie sich überzeugen, wie einfach es sein kann, eine Rohrleitungsisometrie zu zeichnen …

3D-Rohrleitungszeichnung?

Die CSV-Daten sind jetzt schon dahingehend angelegt, dass es in Zukunft möglich sein wird, daraus eine dreidimensionale Zeichnung zu erstellen … z. B. für eine Kollisionsprüfung!

Hier die Befehlsübersicht (zum Vergrößern bitte einmal auf das Bild klicken!):

CA3D-ISO - Kurzuebersicht Rohleitungsisometrie-Programm

Beispiele von Anlagenbau-Isometrien:

Rohrleitungen zeichnen - einfach mit CAD!

Skizzier-Modul für Fernwärmeleitungen/Heizungsplanung!

Heizungsplpanung/Fernwärmeplanung - Vor- und Rücklauf in einem "Abwasch"!

Auf vielfachen Wunsch haben wir uns die Zeit genommen, dieses Modul (Fernwärmeleitung) zu programmieren … durch das Zeigen eines Stranges generiert das Modul beide Stränge (Vor- und Rücklauf) – jedoch erst nach Bearbeitung/Anpassung der einzelnen Stränge! Somit sind Sie flexibel in jeder Hinsicht, was Anschlüsse an vorhandene Leitungen betrifft …

Das Aufbringen von Armaturen etc. sowie die Bemaßung funktioniert wie auf einem Einzel-Strang – weitere Informationen gerne per Mail und/oder am Telefon!

Aus 3D-Rohrleitungen (fast) automatisch eine Isometrie erstellen …

Noch nicht ganz „spruchreif“, aber in der Betaphase schon einen sehr guten Eindruck machend: ISO32 – das (beliebige) 3D-Rohrsystem wird nach den Schnittpunkten durchsucht – aus diesen entsteht dann eine „massstäbliche“ Isometrie, welche mit CA3D-ISO „nachbehandelt“ werden kann …

Preise:

Sie bekommen ein komplettes 2D/3D-DWG-CAD-System inkl. der Rohrleitungsbau-Applikation CA3D-ISO für € 1.585,- (zzgl. ges. MwSt.)!

Bei Interesse nehmen Sie bitte KONTAKT auf … auch gerne telefonisch: 0172-6700374!

PiCAD & BricsCAD V17                € 1.585,- (inkl. MwSt: € 1.767,15)
PiCAD für BricsCAD V17              € 1.080,- (inkl. MwSt: € 1.166.20)
PiCAD für A***CAD                   € 2.580,- (inkl. MwSt: € 2.951,20)

Enthaltene Module:

Anlagenbau-Symbole
Teilautomatische Bemassung
Flächen-/Höhensprung
Beschriftung (isometrisch)
einfache Schweißnahtdokumentation

Erweiternde Module - zur Verwendung in PiCAD:

Schweißnaht-Dokumentation (RohrBuch)   €   auf Anfrage
ISOmetrie aus 3D-Daten erstellen       €   auf Anfrage
Fernwärme (Vor-/Rücklauf)              €   auf Anfrage
